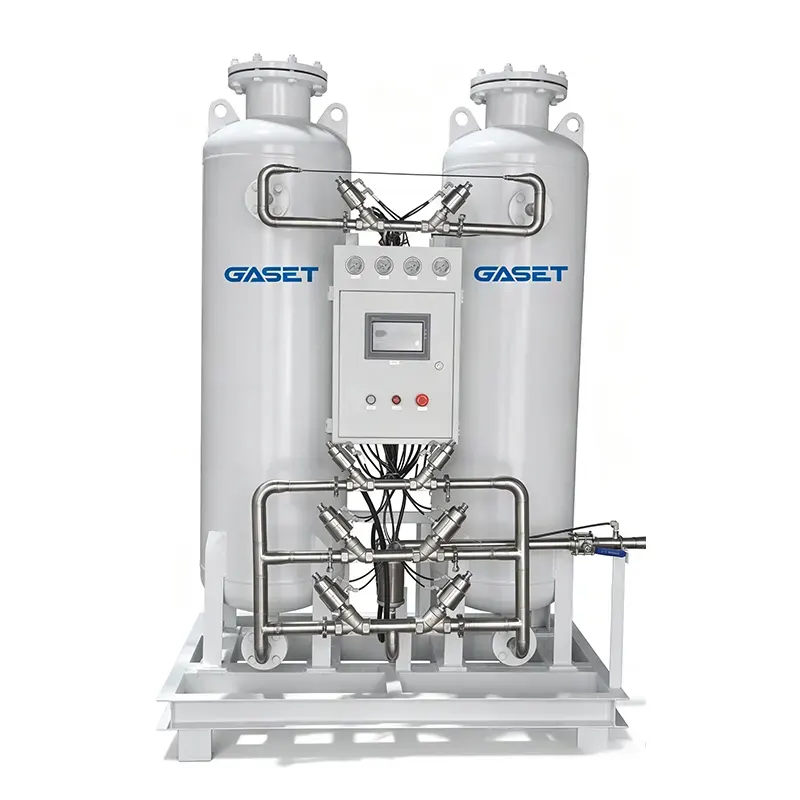

Twin-Tower-PSA-Sauerstoffgenerator

Ausrüstung: Grundlegender Arbeitsablauf. Druckluft gelangt zunächst in die Vorbehandlungseinheit, wo eine mehrstufige Filterung Staub, Feuchtigkeit und Schmierstoffverunreinigungen entfernt. Anschließend wird die gereinigte Luft der Adsorptionskolonne zugeführt. Der Doppelturm-Druckwechseladsorptions-Sauerstoffgenerator enthält Lithium-basierte Molekularsiebe zur Sauerstoffproduktion, die eine hervorragende Stickstoffadsorptionskapazität aufweisen. Unter Druckbedingungen wird Stickstoff zurückgehalten, während Sauerstoff freigesetzt und gesammelt wird; Wenn das Molekularsieb gesättigt ist, wird der Druck aus der entsprechenden Säule abgelassen, um Stickstoff abzulassen, sodass das Sieb seine Adsorptionsfähigkeit wiedererlangen kann. Zwei Adsorptionssäulen werden über ein elektronisches Steuersystem zwischen den Betriebsmodi umgeschaltet: Eine Säule produziert Sauerstoff, während die andere regeneriert und kontinuierlich zyklisch arbeitet, um Sauerstoff in stabiler Konzentration zu liefern. Der gesamte Prozess läuft bei Umgebungstemperatur ab, ohne dass zusätzliche Heiz- oder Kühlgeräte erforderlich sind.

Standardbetriebsverfahren

1. Positionsüberprüfung: Stellen Sie sicher, dass der Rumpf frei von Verformungen ist, die Rostschutzbeschichtung des Kohlenstoffstahlzylinders intakt bleibt, die Rohrleitungsdichtungen vollständig sind und die Steuerleitungen ordnungsgemäß befestigt sind.

2. Selbsttest beim Einschalten: Starten Sie das elektrische Steuersystem zur automatischen Erkennung der Luftdichtheit des Zylinders und zur Ausführung geplanter Verfahren.

3. Zyklische Sauerstofferzeugung in zwei Türmen: Das System schaltet automatisch zwischen Adsorptions- und Regenerationsmodus der beiden Türme um und erzeugt innerhalb von etwa 3 Minuten qualifizierten Sauerstoff.

4. Stabile Gasversorgung: Standardkonformer Sauerstoff wird an alle Verbrauchspunkte geliefert, wobei das System die Last automatisch an den Nutzungsbedarf anpasst, um einen energieeffizienten Betrieb zu gewährleisten.

5. Wartung der Einzelsäulenisolierung: Isolieren Sie während der Wartung eine Flasche mit einem einzigen Tastendruck, während Sie die kontinuierliche Gasversorgung der übrigen Flaschen aufrechterhalten. Wiederherstellung des synchronisierten Betriebs beider Türme nach Fertigstellung.

Technische Daten des Twin-Tower-PSA-Sauerstoffgenerators

FAQ

F1: Was ist das Sauerstofferzeugungsprinzip dieses Twin-Tower-PSA-Sauerstoffgenerators?

A: Es nutzt die PSA-Druckadsorptionstechnologie mit konstanter Temperatur. Der Stickstoff in der Luft wird durch Molekularsiebe auf Lithiumbasis unter hohem Druck adsorbiert und hochreiner Sauerstoff abgetrennt. Die beiden Türme wechseln sich bei der Adsorptions- und Druckentlastungsregeneration ab. Der gesamte Prozess erfordert keine Erwärmung oder Kühlung. Sauerstoff wird bei Raumtemperatur stabil produziert.

F2: Wie lange dauert es, bis die Ausrüstung qualifizierten medizinischen Sauerstoff produziert?

A: Nachdem das Gerät beim Start die Selbstprüfung abgeschlossen hat, kann in etwa 3 Minuten stabiler Sauerstoff mit der erforderlichen Konzentration erzeugt werden. Der Start der Sauerstofferzeugung erfolgt schnell und es kann schnell auf den Bedarf an Sauerstoffversorgung reagiert werden.

F3: Erfordert das Gerät während des Betriebs häufige manuelle Bedienung?

A: Der gesamte Prozess wird elektrisch gesteuert und läuft in einem automatisierten Zyklus ab. Die Doppeltürme wechseln automatisch zwischen den Arbeitsmodi und die Sauerstoffversorgungslast wird adaptiv angepasst. Für den täglichen Betrieb ist keine engagierte Person erforderlich. Es sind lediglich regelmäßige Kontrollen erforderlich.

F4: Welchen Reinigungsbehandlungen wird die Druckluft unterzogen, nachdem sie in die Anlage gelangt ist?

A: Es ist mit mehreren Vorbehandlungsfiltrationseinheiten ausgestattet, die Staub, Feuchtigkeit, Schmieröl und andere Verunreinigungen in der Luft gründlich filtern können. Dies stellt die Sauberkeit der in den Adsorptionsturm eintretenden Luft sicher und schützt die Kernkomponenten des Molekularsiebs.

F5: Ist es notwendig, das Gerät während der Wartung anzuhalten und die Sauerstoffzufuhr zu unterbrechen?

A: Nein, es unterstützt die Isolationswartung mit einem Turm und einem Schlüssel. Während ein Turm unabhängig gewartet wird, liefert der andere Turm weiterhin stabil Sauerstoff, ohne den Betrieb der gesamten Sauerstoffversorgungsanlage zu beeinträchtigen.

F6: Wird die Sauerstoffkonzentration im Langzeitbetrieb instabil sein?

A: Die Doppeltürme arbeiten zyklisch abwechselnd und das Molekularsieb wird in Echtzeit regeneriert und zurückgesetzt. Die Arbeitsbedingungen sind stabil und die Sauerstoffkonzentration ist bei kontinuierlicher Sauerstoffzufuhr ausgeglichen, ohne nennenswerte Schwankungen.

F7: Wie stabil ist der Betrieb des Gerätekörpers und der Rohrleitung?

A: Der Tankkörper aus Kohlenstoffstahl ist mit einer vollständigen Rostschutzbeschichtung versehen. Es wird mit abgedichtetem Rohrleitungszubehör kombiniert. Die Fabrik wird strengen Luftdichtheitsprüfungen unterzogen. Der Körper ist nicht anfällig für Alterung oder Verformung und eignet sich für eine langfristige, kontinuierliche medizinische Sauerstoffversorgung.
